رسم نمودار از xygraph در figure متلب

نویسنده :mah3a
تاریخ:جمعه 4 مهر 1393-12:45 ب.ظ

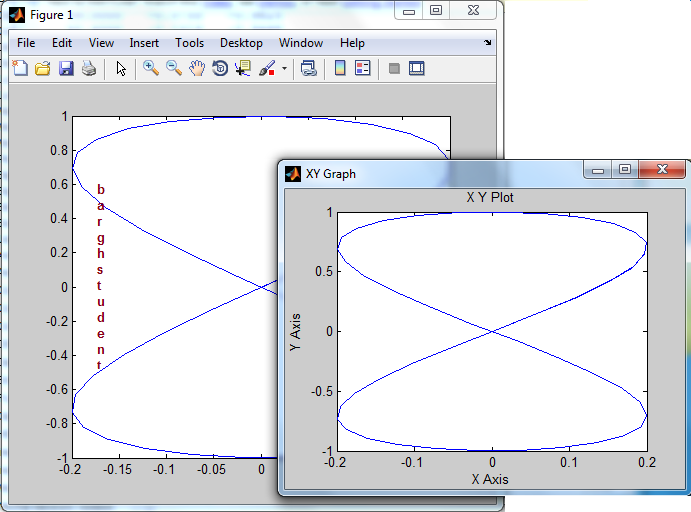

یکی از سوالاتی که ذهن بسیاری از دانشجویان را به خود درگیر می کند  رسم نمودار x-y از محیط سیمولینک به فیگور  متلب است. در ویدیوی آموزشی که در اینجا برای شما آماده شده است نشان داده می شود که چگونه به راحتی و با یک اسکوپ می توان این کار را انجام داد...

برای دانلود این فیلم آموزشی 2 دقیقه ای بر روی لینک زیر کلیک کنید :
لینک دانلود فایل آموزشی از 4shared





نوع مطلب : آموزشی (نرم افزار)

داغ کن - کلوب دات کام
نظرات()
واعظی
جمعه 1 اسفند 1393 01:16 ق.ظ
سلام مجدد
من قسمتی از مراحل وبدئو را متوجه نشدم به نظر جایی زمان را تغییر میدهید؟
پس از انتخاب mux , scope و وصل کردن x,y به آن، برای من x, y را مجزا نشان می دهد نه Y برحسب x ، منظورم در محیط متلب است command window
بابت همه زحمات شما و آموزش های خوبتان متشکرم و دعاکویتان هستم
پاسخ mah3a : با سلام شما لطف دارید
شما باید از دستور plot استفاده کرده و به این موضوع دقت کنید که پس از ذخیره‌ی داده‌ها در آرایه ستون دوم و سوم متغیر x و y هستند و دستور باید به صورت زیر باشد:
plot((:,2)),(:,3))
تغییر زمان فقط برای نمایش بهتر نمودار هستش
