نمایش مشخصات سیستم (فراجهش، زمان حالت ماندگار و ...)

نویسنده :mah3a
تاریخ:دوشنبه 28 مهر 1393-08:12 ب.ظ

سلام
یکی از دوستان سوالی داشتن در مورد این که چجوری می شه مشخصات سیستم مانند زمان حالت ماندگار و ... را روی نمودار در متلب نمایش داد. برای پاسخ به این سوال لازم دیدم که آموزش مربوطه را قرار بدم که امیدوارم مفید باشه ...
سوال  :
"سلام دوست عزیز
من یک سیستم کنترلی دارم که با دستور plot نمودارش را رسم کردم،چطور میتونم مشخصات سیستم(مثل فراجهش،خطای حالت ماندگار و ...)را روی نمودار نمایش بدم؟"



پاسخ:
برای پاسخ دادن به این سوال لازم می دونم چند نکته رو بیان کنم
نکته اول : با توجه به مشخصات خواسته شده سیستم یک سیستم خطیه به همین دلیل برای سادگی یک سیستم خطی ساده رو در متلب در نظر می گیرم
نکته دوم: متاسفانه دستور plot راه حلی برای نمایش این مشخصات نداره اما نرم افزار متلب فراتر از این دستور بوده و در صورتی که با یه دستوره دیگه این نمودار رسم بشه مشکل برطرف می شه ...

برای مشاهده ی  آموزش به ادامه مطلب مراجعه کنید




اما چطور؟
تابع خطی زیر را در نطر بگیرید ...

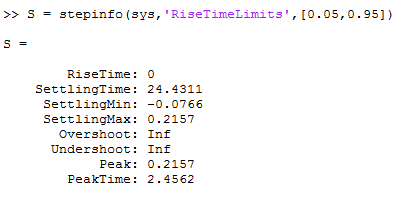

حال اگر بخواهیم مشخصات ورودی پله ی سیستم را در متلب بدانیم کافیست دستور زیر را تایپ کنیم :
 اما برای رسم این نمودار می توان از دستور ltiview استفاده کرد :

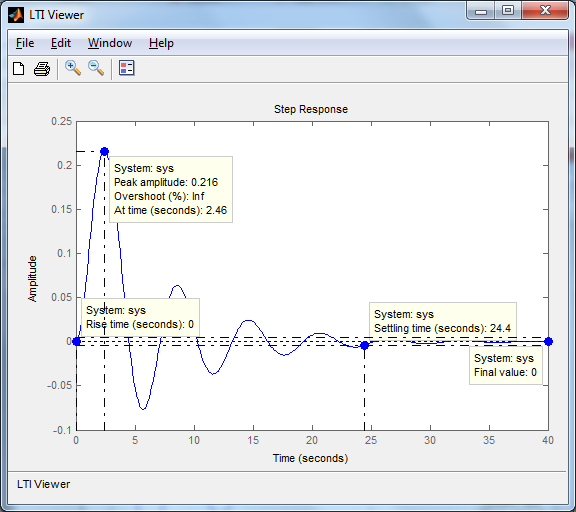

در این صورت نمودار ورودی پله ی این سیستم مطابق شکل زیر رسم می شود:
نمودار رسم شده با استفاده از ltiview مانند سایر دستورهای متلب دارای ویژگی های متعددی است به عنوان مثال به راحتی می توئان علاوه بر این نمودار، نمودار نایکویست، نمودار صفر و قطب و ... را نیز رسم کرد.
نمایش مشخصات سیستم نیز ویژگی دیگر نمودار رسم شده با استفاده از این ابراز است.
برای این کار روی قسمت سفید رنگ نمودار رسم شده کلیک راست کرده و از قسمت characteristics نقطه ی مورد نظر جهت نمایش را انتخاب کنید:

به این ترتیب به راحتی می توانید مشخصات سیستم را روی نمودار نمایش دهید...


نکته: پس از انتخاب نقاط مد نظر فقط نقطه ی مذکور نمایش داده می شود. برای مشاهده ی مقدار آن می توان ماوس را روی نقطه نگه داشت که در این صورت به محض برداشتن ماوس از روی نقطه نمایش مشخصات نیز از بین می رود برای ثابت ماندن مشخصات کافیست روی نقطه کلیک کرد. به این ترتیب می توان تمامی مشخصات را هم زمان مشاهده کرد برای حذف نوشته می توان بر روی قسمت سفید رنگ کلیک کرد.

با تشکر
